麻绳模型的制作技巧

发布时间：2018-11-17 19:57:24

HI，各位好。这次为大家提供一个小教程，关于如何制作麻绳的模型。

首先在菜单中找到Create>EP Curve Tool创建EP曲线。打开后面的属性盒子，点击Reset重置设置。将界面切换到正视图，按住键盘的X键可以使EP点吸附于网格之上。第一个点放在（0.0.0）的位置，也就是正中间的原点处。第二个点延Y轴向上移动3格，X轴移动-1格的位置，也就是（-1.3.0）的坐标点处。第三个点的位置在（-1.6.0），以此类推按照下图的设置总共添加了13个CV点。

现在切换到CV点的选择模式，这一步也是需要按着键盘的X键来激活吸附功能。在侧视图比较好操作，当然在透视图也可以。选择第3.6.9和12的CV点，向Z轴的负方向移动1个单位。

重复这个操作，选择第2.5.8和11的CV点，依然保持X键，但这次是向Z轴的正方向移动1个单位。

在菜单中找到Edit>Duplicate复制。打开后面的属性盒，Reset重置属性，在TranslateY轴的地方输入6 ，将Copies复制次数设置为2，点击应用。可以得到下图的样子。

菜单中找到Create>NURBS Primitives>Circle圆环。打开属性盒，同样Reset重置。只有一处需要设置，就是将Sections段数改为6。点击应用创建。现在可以看到一个圆环被创建在原始坐标位置，将它拖拽到旁边备用。

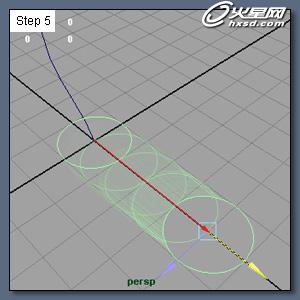

选择刚才创建的圆环，按住shift再次选择场景中的一条曲线。菜单中找到Surfaces>Extrude挤压。打开属性盒，Reset之后将At path和Compoent两者选择上确保曲线的状态，点击应用，重复这个操作应用于另外两条曲线。键盘上的5键可以显示模型面。得到以下结果。

当然如果你想要调整它们的粗细程度，只要对圆环进行缩放就可以了。

为了让我们的模型做到“可循环”的状态。我们需要将它进行一些调整。打开outliner大纲视图（Window>Outliner）。选择刚才挤压的面，在菜单中选择Edit>Delete by Type>History删除模型的历史。回到outliner，选择曲线和圆环点击删除，关闭大纲再次选中模型面。

菜单中找到Modify>Convert>NURBS to Polygons转换模型模式。打开属性盒，Reset之后选中Control Point，点击应用。

现在场景中又出现了三个新的模型体，按住shift框选场景中所有模型可以切换到刚才没有被选中的模型，然后按下键盘的Delete键将原始Nurbs模型删除。现在留在场景中的就是转换过来的Poly模型了。

选择这三个模型。菜单中找到Polygons>Combine将他们进行合并。

现在这三条独立的模型就变成了一个整体。将模型切换为面显示模式，将上下两端的部分删除，只保留中间直线方向的部分，得到下图的样子。

选中麻绳模型。菜单中再次找到Edit>Duplicate复制，打开属性盒Reset之后直接点击确定，可以看到复制出了另一个相同的模型。将这个模型延Y轴正方向移动18个单位。（Display>UI Elements> Channel Box/Layer Editor）现在可以看到得到了刚才长度两倍的模型。选择两者执行Combine合并，切换到点编辑模式。菜单中找到Edit Polygons>Merge Vertices焊接点，打开属性盒，将Distance距离改为0.1000然后点击应用。现在这两个模型就无缝的衔接在了一起，当然你可以使用这种方式无限延长你的模型。最后菜单中选择Polygons > Smooth圆滑处理就好了。

提示：要分离模型的话，在菜单中选择Polygons>Separate分离即可。

如果想要改变麻绳的形状，只要在Animation动画菜单中选择Deform>Create Nonlinear>Bend弯曲变形，保持默认属性不变即可。
